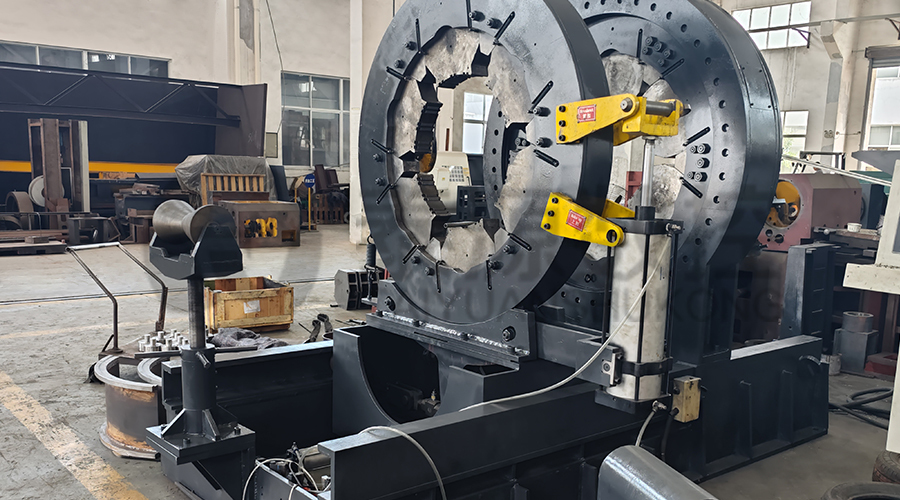

Itu Mesin Bubut Satuan Bucking Kopling Casing dan Tubing adalah peralatan mesin CNC khusus yang dirancang untuk perakitan dan pembongkaran kopling yang presisi pada barang tubular negara minyak (OCTG). Peralatan ini mengintegrasikan sistem kontrol mekanis, hidrolik, dan elektronik untuk memastikan torsi make-up dan persyaratan posisi memenuhi spesifikasi API 5CT. Dirancang untuk pemasangan kopling torsi tinggi , unit ini menjaga integritas struktural sambungan ulir sekaligus mengoptimalkan hasil produksi di jalur penyelesaian pipa.
Desain Teknis dan Fitur Operasional
Itu architecture of the bucking unit utilizes a sistem penggerak spindel dengan inersia rendah dan mekanisme penjepit tenaga hidrolik tugas berat. Konfigurasi ini memungkinkan pemantauan berkelanjutan nilai torsi-putaran , yang sangat penting untuk mencegah torsi berlebih atau kerusakan benang selama perakitan casing dan pipa. Tempat tidur bergaya bubut memberikan fondasi kokoh yang meminimalkan getaran, memastikan keterlibatan benang yang konsisten dan presisi geometris jangka panjang.
Dilengkapi dengan pengontrol logika yang dapat diprogram (PLC) , sistem mendukung urutan otomatis untuk diameter pipa dan tingkat baja yang berbeda. Itu rahang tanpa tdana atau cetakan pencengkeram khusus digunakan untuk mencegah deformasi permukaan pada material paduan tinggi, yang merupakan persyaratan umum untuk rakitan pipa paduan tahan korosi (CRA). . Dengan memanfaatkan mekanisme umpan balik loop tertutup, unit bucking menyesuaikan kecepatan rotasi dan tekanan secara real-time berdasarkan spesifikasinya. parameter ulir kopling .
Keunggulan Kinerja Utama
- Akurasi Torsi: Sensor presisi tinggi menyediakan akuisisi data waktu nyata Riasan kopling API , memastikan setiap sambungan memenuhi standar keselamatan bersertifikat.
- Fleksibilitas Operasional: Mampu menangani berbagai ukuran pipa, mulai dari pipa berdiameter kecil hingga casing skala besar, tanpa memerlukan penggantian perkakas yang ekstensif.
- Kekakuan dan Stabilitas: Itu reinforced frame construction allows for operasi siklus tugas tinggi dalam menuntut lingkungan industri.
- Integrasi Data: Itu system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Kepatuhan manufaktur OCTG .
Spesifikasi Teknis
| Deskripsi Parameter | Data / Jangkauan Teknis | Unit |
| Kisaran Diameter Pipa yang Berlaku | 60.3 - 508 (Dapat Disesuaikan) | mm |
| Torsi Rias Maksimum | 10.000 - 150.000 (Berdasarkan Model) | N·m |
| Rentang Kecepatan Spindel | 0,5 - 25 (Variabel Tak Terbatas) | rpm |
| Akurasi Pengukuran Torsi | ±1% | Skala Penuh |
| Mode Penjepit | Hidraulik Multi Titik / Sinkron | Ketik |
| Sistem Pengendalian | CNC / PLC dengan Pemantauan Torsi-Putaran | Peron |
| Catu Daya | 380V / 415V / 440V (50/60Hz) | V/Hz |
Aplikasi dalam Manufaktur Peralatan Perminyakan
Itu Mesin Bubut Satuan Bucking Kopling Casing dan Tubing terutama digunakan dalam fasilitas pemasangan pipa dan pusat layanan ladang minyak. Ini berfungsi sebagai komponen penting dalam produksi Casing dan tubing bersertifikasi API , dimana riasan manual tidak cukup untuk kebutuhan tekanan tinggi. Mesin ini juga penting untuk perakitan koneksi premium , di mana kontak torsi-bahu tertentu harus diverifikasi melalui grafik digital.
Pertanyaan yang Sering Diajukan
1. Bagaimana unit bucking memastikan integritas sambungan ulir premium?
Itu unit utilizes a sophisticated sistem pemantauan torsi-putaran yang terkomputerisasi yang melacak hubungan antara torsi yang diterapkan dan jumlah putaran. Hal ini memungkinkan deteksi tepat "titik bahu" dalam koneksi premium. Jiangsu Taiyuan Alat Mesin CNC Co, Ltd. , didirikan pada tahun 2003 dan berlokasi di Kawasan Industri Timur Kota Taixing, merekayasa alat berat ini dengan teknologi pengurangan titik kegagalan dan kekakuan tinggi. Kami Kopling mesin bubut threading pipa CNC dan unit bucking dirancang untuk mempertahankan retensi presisi dalam jangka waktu lama, memastikan bahwa profil ulir yang rumit sekalipun dirakit tanpa kerusakan, memenuhi standar ketat perusahaan ladang minyak internasional.
2. Dapatkah peralatan ini diintegrasikan ke dalam jalur produksi OCTG yang sepenuhnya otomatis?
Ya, unit bucking dirancang untuk integrasi yang lancar sistem penanganan pipa otomatis dan jalur konveyor. Jiangsu Taiyuan Alat Mesin CNC Co, Ltd. , yang meliputi area seluas 24.800 ㎡ dan berfungsi sebagai basis produksi utama manufaktur peralatan perminyakan nasional , memberikan solusi lengkap termasuk jalur produksi pipa bor dan mesin penggiling khusus. Produk kami banyak digunakan oleh para pemimpin global seperti Shanghai Baosteel dan perusahaan internasional di Amerika Serikat dan Jepang. Tenaga penggerak yang tinggi dan struktur peralatan kami yang sederhana memungkinkan efisiensi produksi yang tinggi dan integrasi siklus tugas tinggi di pabrik otomatis modern.
3. Sertifikasi dan standar kualitas apa yang dipatuhi mesin ini?
Kami Mesin Bubut Unit Bucking Kopling Casing dan Tubing diproduksi di bawah protokol kontrol kualitas yang ketat. Jiangsu Taiyuan Alat Mesin CNC Co, Ltd. telah memperoleh GBT, sertifikasi sistem mutu ISO dan diakui sebagai perusahaan kualitas nasional yang dapat dipercaya. Keahlian teknis kami mencakup beragam alat khusus, termasuk mesin bubut benang kerah bor and mesin penggilingan rotor pompa ulir . Produk-produk ini dirancang untuk spesifisitas dan keandalan yang kuat, memastikan bahwa setiap sambungan yang diproses memenuhi persyaratan keselamatan industri geologi, pertambangan, dan kimia di seluruh dunia.
Untuk konsultasi proyek terperinci atau disesuaikan Peralatan pemrosesan OCTG konfigurasi, silakan hubungi departemen penjualan teknis kami. Kami berharap dapat berbagi pengembangan dengan Anda untuk menciptakan masa depan yang lebih baik.
